ПРОСТАЯ МАРКИРОВКА И ИДЕНТИФИКАЦИЯ ДЕТАЛЕЙ С EASYMARK™
ЗАДАЧА:
Как у вас налажены процессы передачи информации между производствами? Хотели бы вы улучшить их? Если производства расположены в разных местах, четкая передача информации – ключ к качественному исполнению всех последовательных операций. Для избежание ошибок детали необходимо промаркировать до передачи на следующую операцию, для легкой идентификации. Существует много видов маркировки деталей, но часто они связаны с дополнительными операциями и даже могут повредить детали.
РЕШЕНИЕ ОТ МАТЕ:

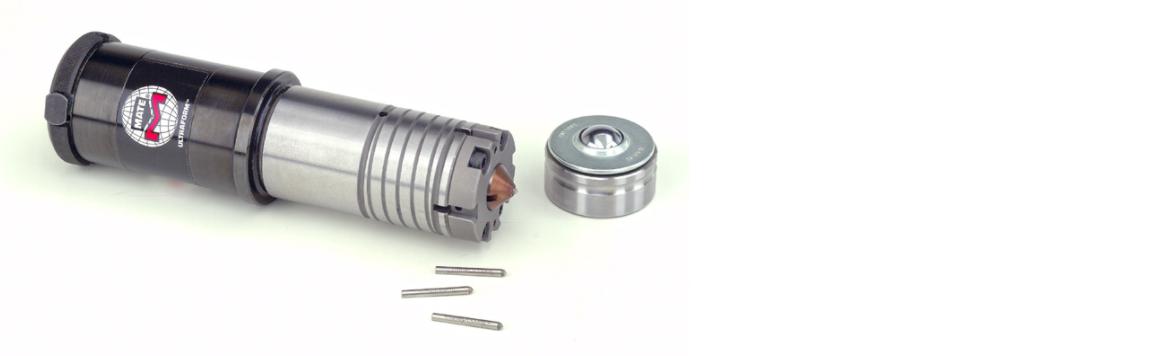

Mate Precision Tooling и Finn-Power разработали маркировочный инструмент, устанавливаемый непосредственно в револьвер - EasyMark™ 5-in-1. Инструмент обеспечивает 5 различных видов маркировки и устанавливается в обычный держатель станции А.

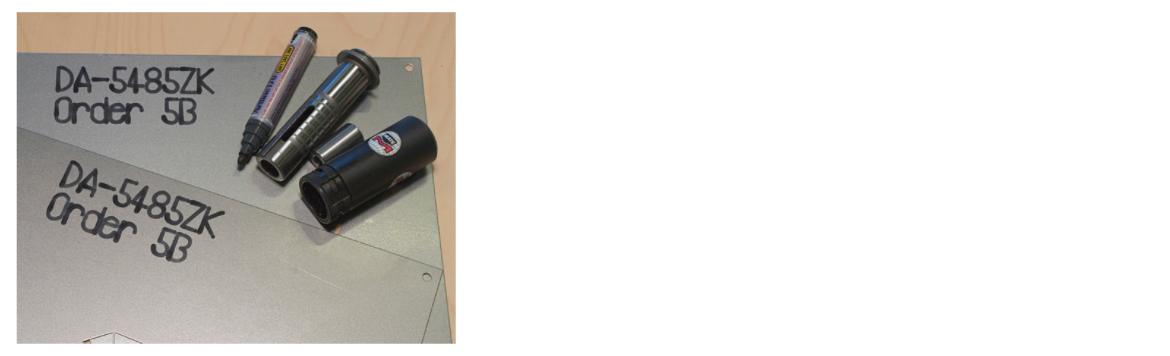

1. InkMarker™:
Создает надписи на листе с помощью маркера. Не повреждает лист. Рекомендуем использовать маркеры, которые не высыхают со снятой крышкой.
2. Sheetmarker™:
Создает надписи на листе с помощью маркера. Не повреждает лист. Рекомендуем использовать маркеры, которые не высыхают со снятой крышкой.
3. Удаление пленки:
Обрезает защитную пленку на указанных участках листа без повреждения металла с помощью бронзового наконечника.
4. Керн (вниз):
Кернение осуществляется твердосплавным наконечником. Глубина задается ходом бойка пресса.
5. Высокоскоростное нанесение точечных кодов:
Выполняет точечную матричную маркировку наконечником для кернения. Глубина задается ходом бойка пресса. Маркировка будет видна после покраски.
Визуальная маркировка EasyMark улучшит коммуникацию между производствами. Использование одной или нескольких возможностей сократит количество бумажной работы. Маркировка выполняется непосредственно на прессе. Возможна постоянная или временная маркировка. Правильная маркировка заготовок снизит количество брака.
С ИНСТРУМЕНТОМ EASYMARK ВЫ ПОЛУЧАЕТЕ ШИРОКИЕ ВОЗМОЖНОСТИ ПО МАРКИРОВКЕ.
ДОСТУПНО ДЛЯ ИНСТРУМЕНТАЛЬНЫХ СИСТЕМ:
Thick Turret - Thick Turret станция A (не индексная)Murata Wiedemann 114
С ИНСТРУМЕНТОМ EASYMARK ВЫ ПОЛУЧАЕТЕ ШИРОКИЕ ВОЗМОЖНОСТИ ПО МАРКИРОВКЕ:
Номера чертежейВерсия изделия
Места размещения наклеек или крепежа
Номер изделия
Серийный номер
Информация по сварке и места сварки
Даты
Места размещения болтов и символы заземления
Короткие сообщения по покраске, гибке, установке дополнительного оборудования и т.д.
Отсылку к напечатанным инструкциям
Места, направление и длина линий гиба
Различные графические изображения
Указание области удаления метриала
Предупреждающие надписи
Места размещения, направление и типы крепежа (напр. «Болт М4-вверх»)
ПРИМЕРЫ РЕАЛЬНОГО ИСПОЛЬЗОВАНИЯ:
Клиент маркирует линии гиба на длинной детали, которую гнут два человека, так как не уверен в точности позиционирования по задним упорам. Так же маркируются линии отреза технологического излишка материала после гибки, чтобы он случайно не попал в покраску.
Маркируют одинаковые детали, которые должны попасть на разные сборочные участки, для отслеживания рабочего процесса.
Маркируют детали перед покраской для их последующей идентификации. Маркер слегка проступает через краску.
Маркируют линии на детали, что помогает при последующей плазменной резке.
ТРЕБОВАНИЯ ДЛЯ РАБОТЫ:
Для маркера - чистая поверхность, без маслаВозможность пресса перемещения листа с опущенным бойком.
Возможность пресса удерживать инструмент на определенной высоте во время перемещения листа.
Пресса с возможностью работы роликовым инструментом.

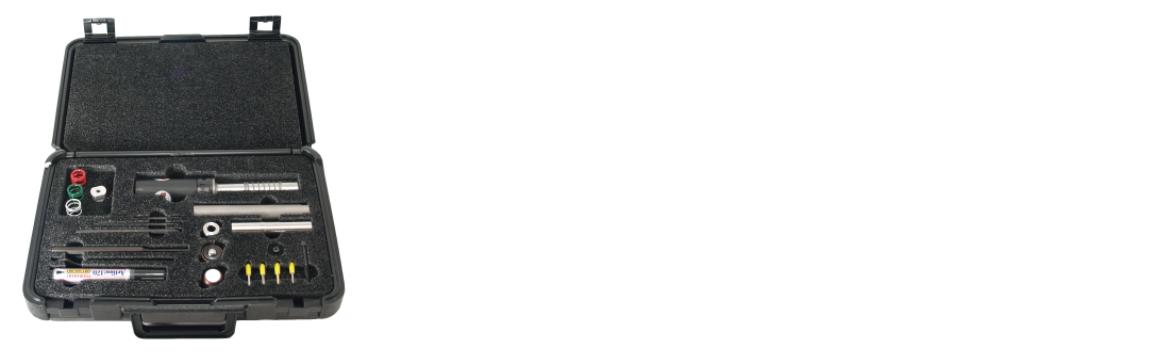

В КОМПЛЕКТ ВХОДЯТ:
А станция - канистра и специальная направляющаяРоликовая матрица
Маркер
Бланк матрица
2 вставки с царапающим наконечником
Комплект инструментов для сборки
1 медная вставка
МАРКИРОВКА ДЕТАЛЕЙ: SHEETMARKER™

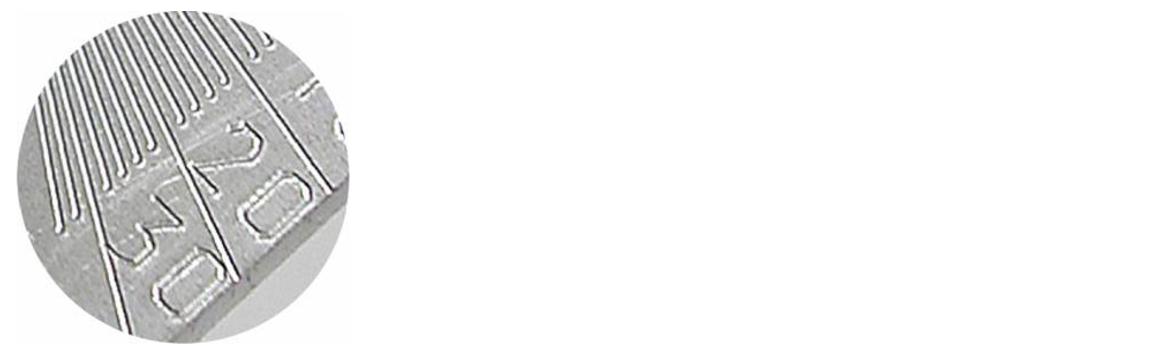

SHEETMARKER НАНОСИТ МАРКИРОВКУ ЦАРАПАНИЕМ НА РАЗЛИЧНЫЕ МАТЕРИАЛЫ.
НАНОСИТЕ МАРКИРОВКУ НА ДЕТАЛИ ПРЯМО НА ПРЕССЕ:
Возможна различная маркировка - от легких до глубоких линий.Комбинация вставок и пружин позволяет получить желаемый результат в маркировке.
Очистка участков листа от защитной пленки медной вставкой.
Для всех толщин и типов материала

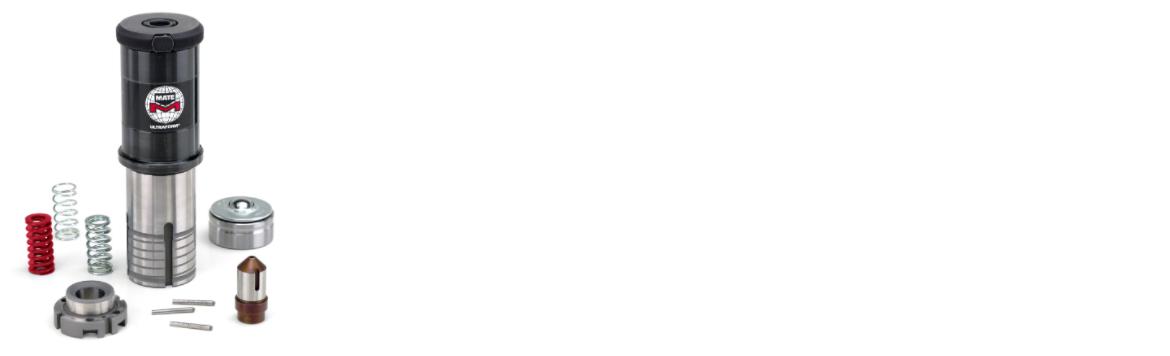

КОМПЛЕКТ ПОСТАВКИ:
Две маркировочные вставки: 120° or 150°Медная вставка для обрезки пленки на листе
Три пружины с цветовой кодировкой давления: Красная (сильно), Зеленая (средне), Цинк (легко)
Ящик для хранения
Набор для обрезки пленки с медной вставкой
Держатель станция В
Роликовая матрица
Инструкция
Комплект инструментов для сборки
