Определение

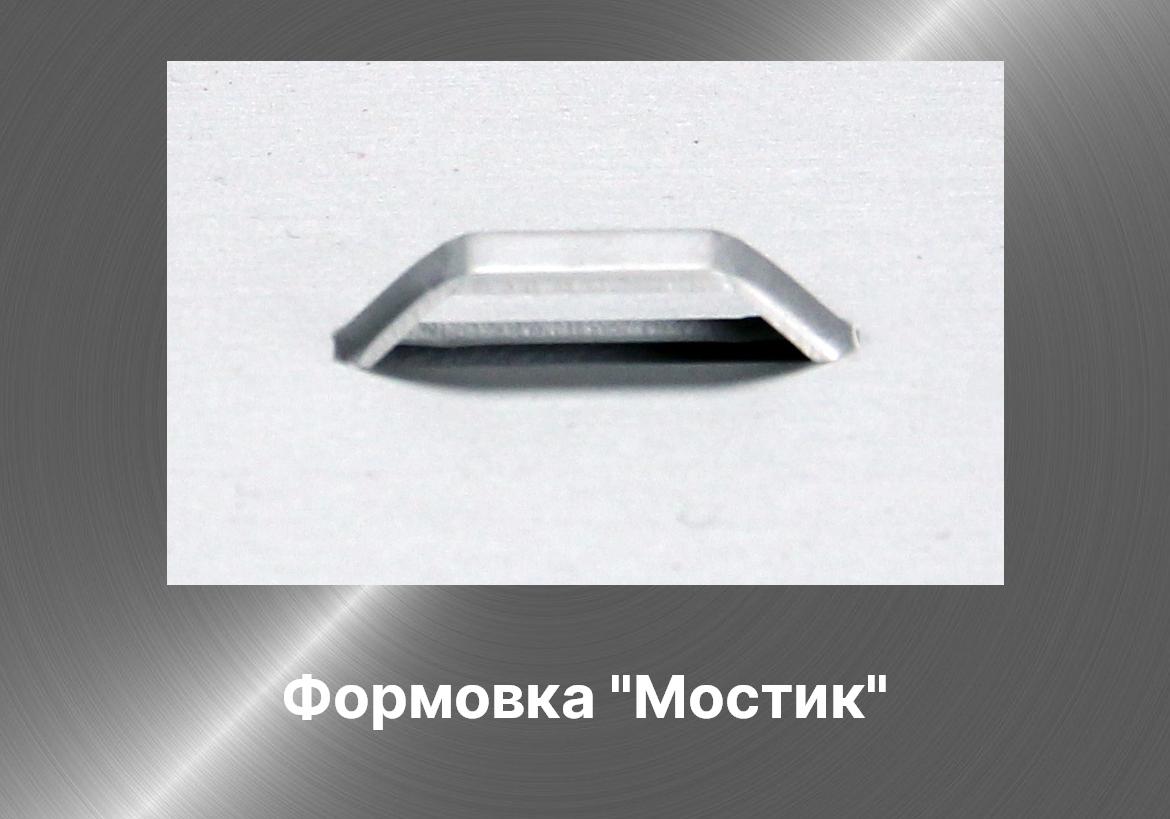

Форма создается за один удар путем вырезания полоски металла с последующим созданием формы, напоминающей мостик. Форма «мостик» имеет широкий спектр применений и внешнего вида, но все варианты вырезаются и формуются одним инструментом за один удар. Успешная формовка зависит от благоприятного сочетание свойств материала и геометрии формы.
Формовка «мостик» распространена при изготовлении изделий из листового металла и сильно различается по характеристикам и функциям. Она часто используется для создания точки крепления для стяжки проводов в корпусе.
Функции
Формовка «мостик» распространена при изготовлении изделий из листового металла и сильно различается по характеристикам и функциям. Она часто используется для создания точки крепления для стяжки проводов в корпусе. Также можно использовать для создания простых и сложных точек механического соединения для других компонентов, как позиционирующие локаторы или два «мостика», расположенные близко друг к другу, служат направляющими в сборке. Есть два основных типа «мостиков»: с плоской вершиной и радиусной вершиной.
Процесс
В формования используется один инструмент для резки и придания материалу желаемой формы. Конфигурация «мостика» может потребовать значительного растяжения материала во время резки и формовки. Таким образом геометрия формы и пластичность материала (его способность к растяжению) могут повлиять на достижение желаемого результата. Узкие «мостики», малые радиусы изгиба, большая высота формы и малые углы формы могут быть более сложными в изготовлении. Эти особенности вызывают растяжение и утончение металла «мостика», что может привести к ослаблению формы или разрушению. Чаще всего этот тип формы делается формовкой вверх, так как формы вниз, могут легко застрять в прессе и повредиться при обработке.
Итоги
Удачная формовка «мостик» является результатом благоприятного сочетания материала и характеристик формы. Эти приложения обычно требуют меньше тоннажа, чем необходимо для пробивки отверстия, имеющего такой же периметр. Если возникают проблемы с «мостиком»: прилипание, образование заусенцев или повреждение при обработке, улучшенные результаты будут достигнуты за счет:
• Использования формующей смазки на листе• Инструмент был разработан с учетом толщины формируемого материала
• Увеличение ширины мостика
• Увеличение радиуса формы
• Уменьшить высоту формы
• Используйте более пластичный материал
