Определение
Выбивка заглушки KnockOut - это элемент листового металла, который создается путем высвобождения элемента из листа, но при этом он остается прикрепленным к листу небольшими неразрезанными участками - перемычками. Выбивка KnockOut позволяет варьировать использование и функцию готового изделия, поскольку она дает возможность создать отверстие в детали в более позднее время, удалив или выбив оставшуюся надрезанную часть. Успешное выбивание зависит от удачного сочетания свойств материала, размеров и расположения не выбитых перемычек.
Очень важная особенность заглушки KnockOut - перемычки, которые удерживают заглушку прикрепленной к листу.
Функции

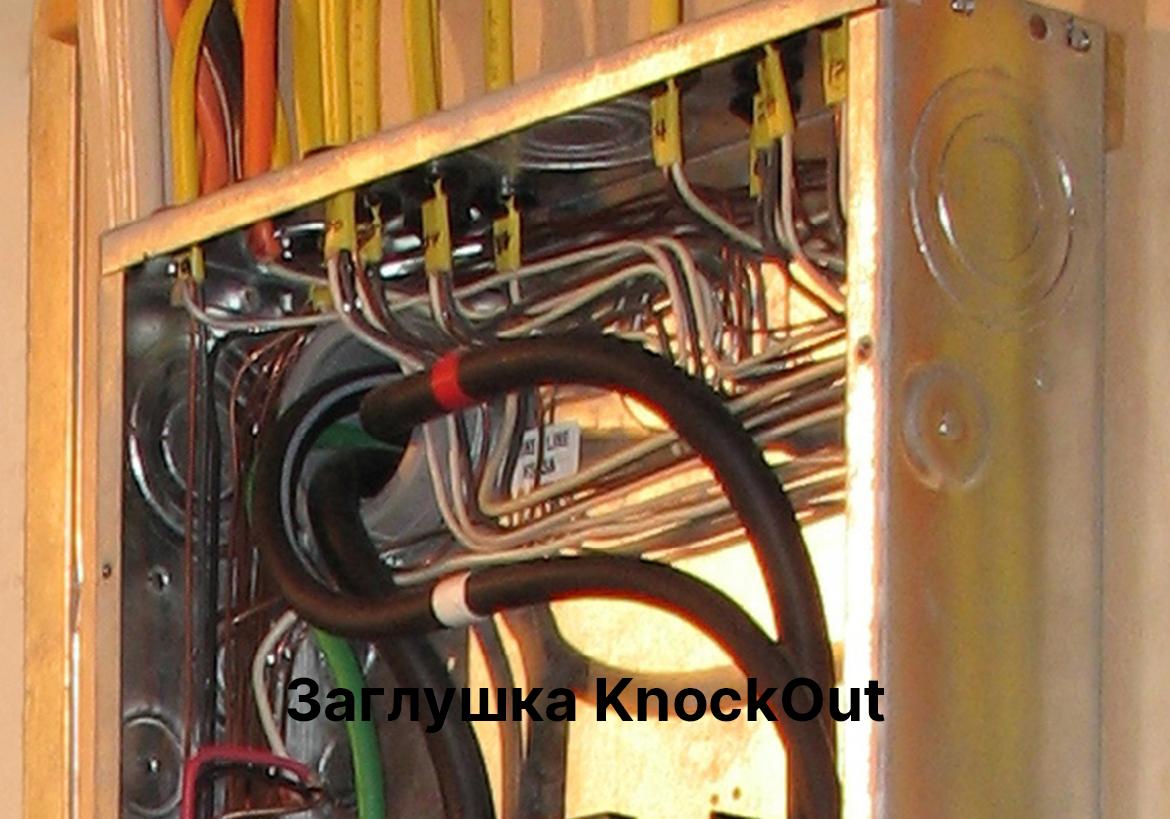

Заглушка KnockOut является обычным элементом при обработке листового металла и предоставляет множество вариантов модификаций и функций готового продукта. Чаще всего заглушки используются в электрических шкафах в качестве точки доступа для ввода проводов в шкаф. Очень важная особенность заглушки KnockOut - перемычки, которые удерживают заглушку прикрепленной к листу. Размер, количество и расположение выступов имеют решающее значение для определения легкости или сложности удаления заглушки. Простота удаления заглушки является субъективной и определяется функциональными требованиями производителя продукта или персонала, выполняющего монтаж на месте, который будет удалять заглушку. Между «выпадением» и «выбиванием» есть тонкая грань, которая определяется требованиями клиента. Заглушки могут быть сформированы вверх или вниз в направлении, определяемом требованиями к готовой продукции и методом производства.
Процесс
В процессе пробивки заглушки используется один инструмент для создания самой заглушки и перемычек. Обычно заглушка смещается немного больше, чем на одну толщину материала, чтобы гарантировать, что она была отрезана от листа. Язычки растягиваются и ослабляются при смещении заглушки. Пластичность материала (его способность к растяжению), а также размер, количество и расположение выступов могут повлиять на успех желаемого результата. Маленькие перемычки в более толстом материале могут не растягиваться достаточно, чтобы удерживать заготовку на листе, в результате чего перемычка сломается и заглушка выпадет наружу. Точный и постоянный контроль хода пресса очень важен для получения высококачественной и стабильной выбивки. Отклонения хода пресса и/или изменения штампуемого материала приведут к выбивкам, которые не соответствуют высоте и прочности заглушек.
Обычно заглушки вдавливаются обратно в лист (выравниваются) для создания замкнутого элемента. Несмотря на то, что этот процесс не приведет к полному вдавливанию выбивной части обратно в лист, он предотвращает проникновение пыли в корпус. При выравнивании заглушки в листе возникают напряжения, которые могут привести к небольшому изгибу заглушки и / или окружающего листа.
Итоги
Качественные заглушки являются результатом удачного сочетания свойств материала и характеристик перемычек. Сила, необходимая для пробивки, по существу такая же, как и для пробивки отверстия. Если возникают проблемы с залипанием выбивок, образованием заусенцев, выходом из строя язычков, затруднениями при удалении выбивки или повреждением формы в процессе обработки, улучшенные результаты будут достигнуты за счет:
• Использования формующей смазки на листе• Инструмент был разработан с учетом толщины формируемого материала
• Заточите или замените режущие детали, когда они затупятся

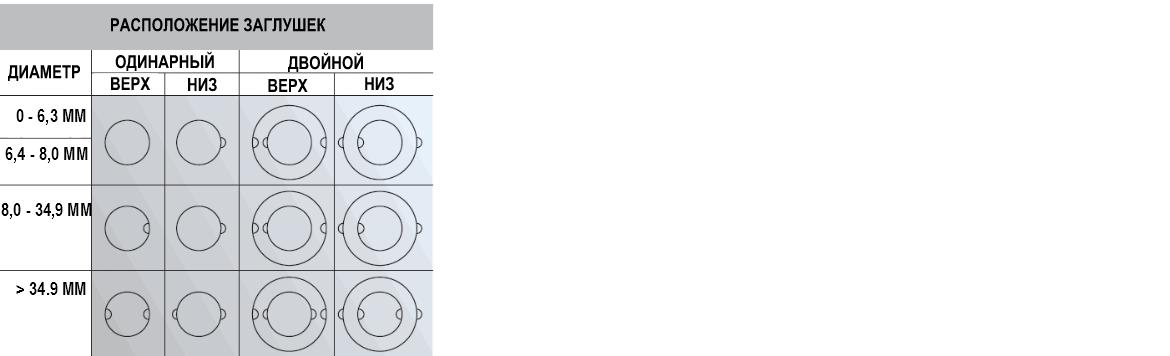

• Проверьте размеры, расположение и количество выступов

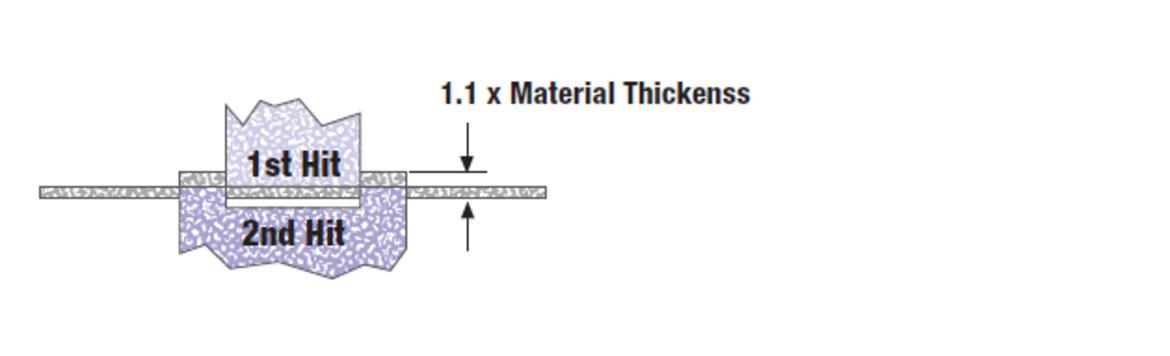

• Подтвердите правильность высоты формы (от 1 до 1,1 толщины материала)
• Желательно формовать вверх
РАСПРЕДЕЛЕНИЕ УСИЛИЙ ФОРМОВКИ ЗА 2 УДАРА:

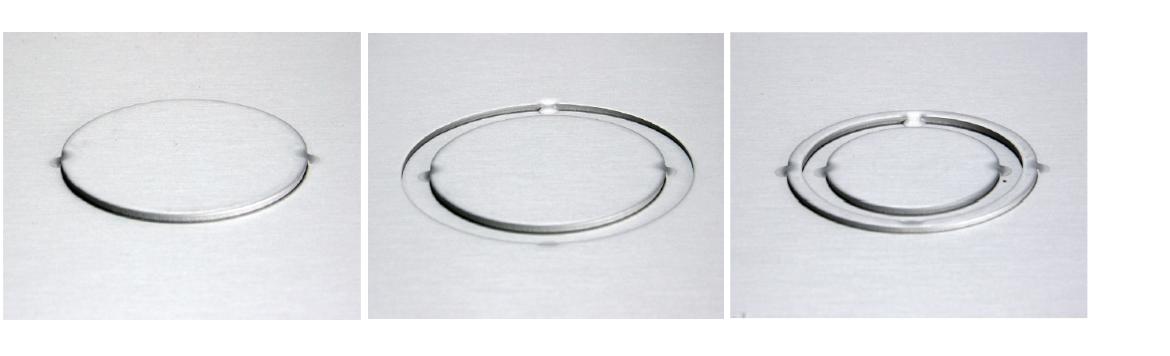

ДВОЙНАЯ ЗАГЛУШКА

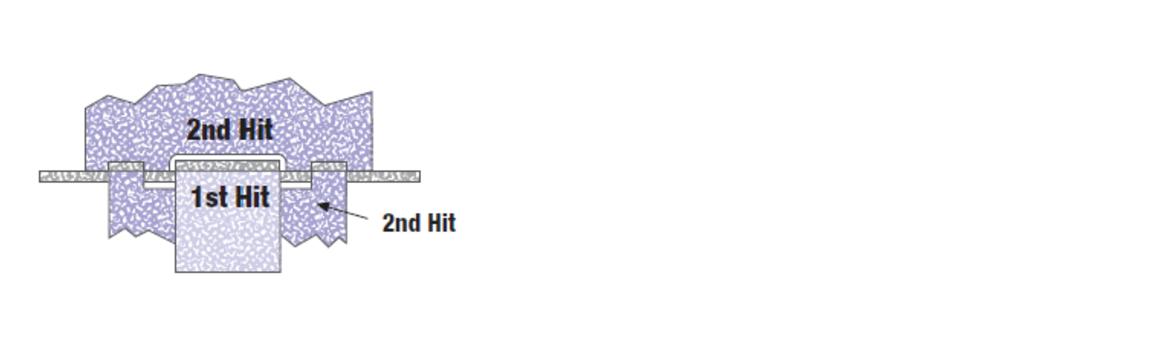

Если необходимое усилие превышает усилие пресса, то сначала сделайте формовку одной заглушки вниз, а затем второй заглушки вверх.
ТРОЙНАЯ ЗАГЛУШКА
Сначала сделайте одну заглушку вверх, затем две заглушки вверх.
ЧЕТВЕРНАЯ ЗАГЛУШКА
Сделайте сначала двойную заглушку вверх, затем еще одну двойную заглушку вверх.
ИЗМЕНЕНИЕ ТОЛЩИНЫ
Сборка инструмента рассчитана на толщину материала в диапазоне ± 0,4. Если значение превышает ± 0,4, снижается глубина проникновения и ухудшаются характеристики выбивания.
ВЫРАВНИВАНИЕ
Выравнивающий пуансон выталкивает заглушки обратно до 75% толщины материала, оставляя 25% приподнятыми. Дальнейшее увеличение плоскостности затрудняет удаление заглушки без деформации листа. Удовлетворительные заглушки могут быть изготовлены и без выравнивания.
НЕСТАНДАРТНЫЕ ЗАГЛУШКИ
Доступны специальные заглушки, подходящие для ваших задач; прямоугольные заглушки для монтажных коробок, овальные заглушки для запорных цилиндров, маленькие заглушки для отверстий или пазов под винты и т. д.
