Сборка: формовка под саморез Thread Form

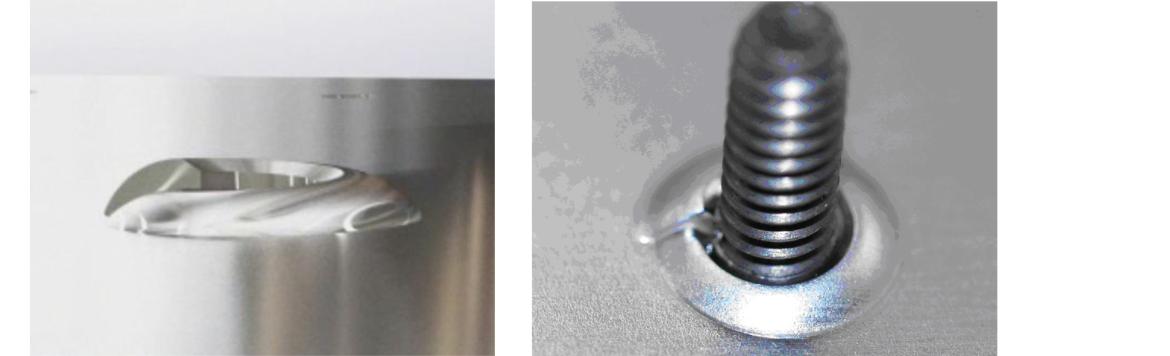

Резьба, удерживающая винты, пробивается и формируется за одну операцию. Это очень хороший вариант для скрепления двух деталей без использования гаек или стопорных шайб.
В основе инструмента - верхняя и нижняя вставки, обработанные с профилем, который точно соответствует спирали резьбы.
При заказе инструмента:
• Укажите тип и размер винта.• Тип и толщина материала.

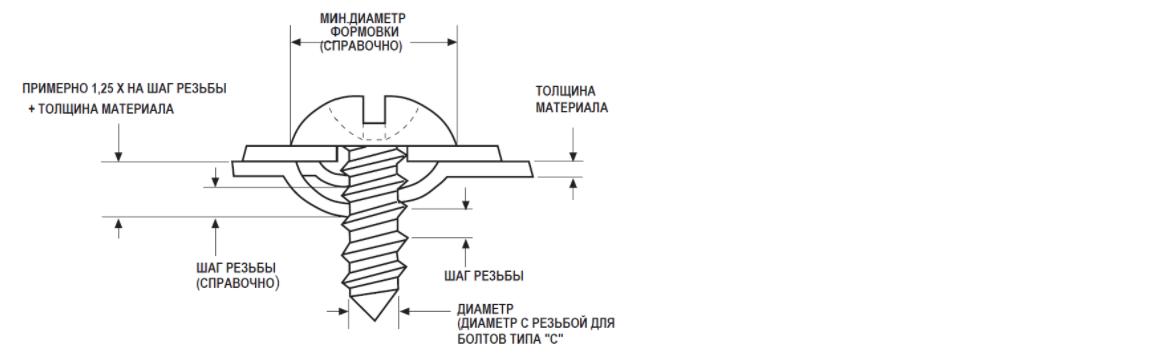

Толщина материала:
• Укажите тип и размер винта.• Тип и толщина материала.
Советы:
• Установите держатель пуансона: чтобы высота хода пресса минус толщина материала.• Станции, примыкающие к этому инструменту, использовать нельзя.
• Удалите закрепленный съемник на машинах, оборудованных таким образом, если требуется зазор для высоты формования и / или установки ступенчатой матрицы.
• Другие инструменты не должны перемещаться над матрицей формовки.
• Для достижения наилучших результатов формования используйте хорошую смазку для формования.
Сборка: формовка под саморез гибридная HybridThread Form
Во многих отраслях промышленности необходимо соединить две детали с помощью крепежного винта с резьбой. Если шаг резьбы больше толщины материала, то обычная формовка ThreadForm - отличное решение. Но что, если резьба для соединения двух частей требует толщины материала больше, чем шаг винта?
Другие методы крепления, такие как установка самофикисрующегося крепежа или установка винта в пуклевку с резьбой, требуют дополнительных операций или специального оборудования. Есть ли рентабельный способ решения проблемы, особенно в высококонкурентной отрасли?

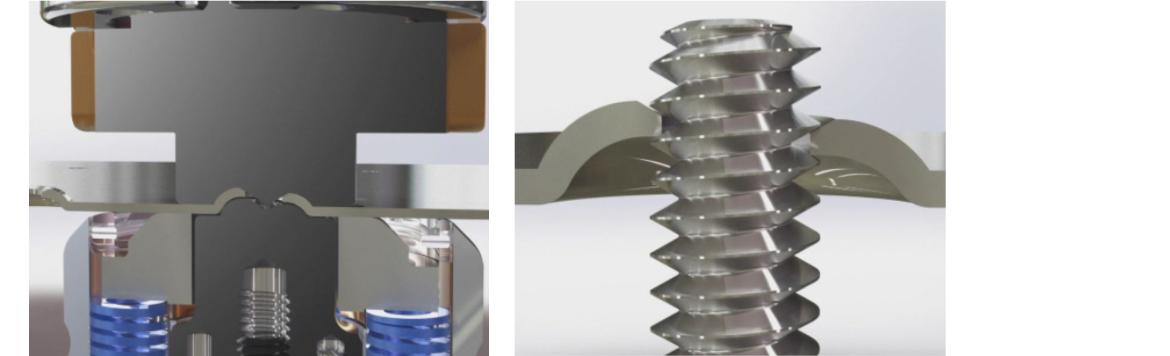

Mate может решить эту проблему с помощью инструмента формирования гибридной резьбы. В отличие от обычного инструмента для формирования резьбы, инструмент для создания гибридной резьбы предназначен для утонения материала в центре формы и создания спирали нарезки резьбы всего за одну операцию.
В основе инструмента - верхняя и нижняя вставки, обработанные с профилем, который точно соответствует спирали резьбы. Геометрия этой детали моделируется в электронном виде специалистом Mate с использованием нашего передового программного обеспечения САПР, создавая трехмерную твердотельную модель в соответствии с вашими конкретными требованиями.
Гибридная формовка под резьбу (Hybrid Threadform) дает следующие преимущества:
• Устраняет дополнительные операции.• Нет необходимости нарезать резьбу.
• В станке не остается отходов после резьбонарезания.
• Снижает общую себестоимость изделия, так как не требуется специальный крепеж.
