ПРОБЛЕМА:
Для повышения отдачи от своего оборудования производители часто предпринимают множество мелких действий, вместо того, чтобы провести одно значительное улучшение. За последние несколько лет компания Mate опрашивала пользователей деталей из листового металла о применяемых ими способах повышения производительности. Единое мнение: успешная работа фирмы зависит от качества получаемых на координатном прессе деталей. Компания Mate обнаружила, что нарушение соосности револьверов пресса это одна из главных причин снижения скорости обработки и сокращения срока службы инструмента.
Наилучшее качество изделия, повышение срока службы инструмента и пресса, достигаются путем точной настройки соосности верхнего и нижнего револьверов. Револьверы на новых станках проверяются производителем и дополнительно регулируются вовремя пусконаладки. В процессе эксплуатации соосность револьверов нарушается. Эффективность работы пресса повыситься, если постоянно поддерживать идеальную соосность револьверов. Точный заход пуансона в центр матрицы обеспечивает равный зазор по всему периметру инструмента, максимально возможный срок его эксплуатации и высокое качество полученных изделий.
Одним из таких инструментов является система Mate Pilot, которая обеспечивает отличную продольную и угловую настройку станций револьверов в прессе.
ПРЕДЛАГАЕМОЕ РЕШЕНИЕ:
Определение типов смещения:
Смещение может происходить по двум осям: продольное и угловое. Точная регулировка по обеим осям обеспечивает:
- высокое качество изделий- увеличивает срок службы оборудования
- увеличивает срок службы инструмента

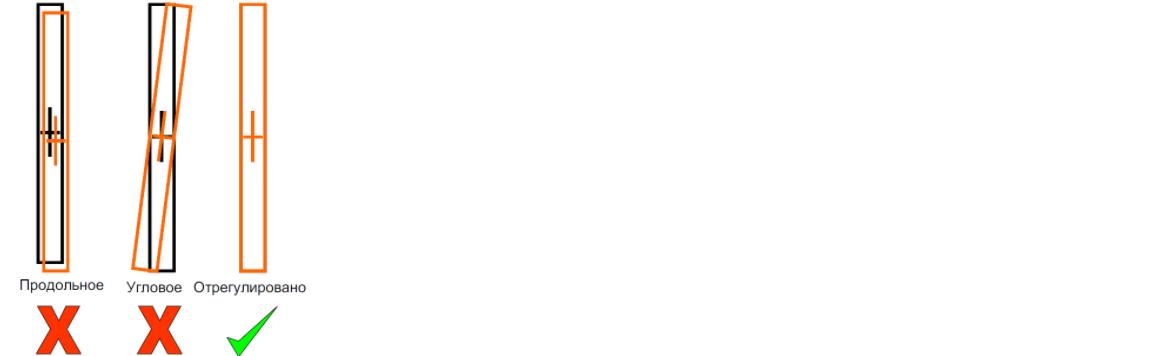

Продольное смещение – центральная линия держателя пуансона смещена относительно центральной линии держателя матрицы. На рисунке слева пуансон (оранжевая линия) и матрица (черная линия) расположены параллельно. При этом центральные линии инструментов смещены. Эта станция имеет линейную погрешность и должна быть отрегулирована.
Угловое смещение – пуансон и матрица должны располагаться параллельно. На рисунке в центре центральные линии обеих инструментов совмещены, но края расположены не параллельно. Эта станция имеет угловую погрешность и должна быть отрегулирована.
На рисунке, справа центральные линии пуансона и матрицы совмещены и кромки инструментов параллельны. Эта станция не требует регулировки – инструмент не имеет продольного или углового смещения.
Признаки нарушения соосности

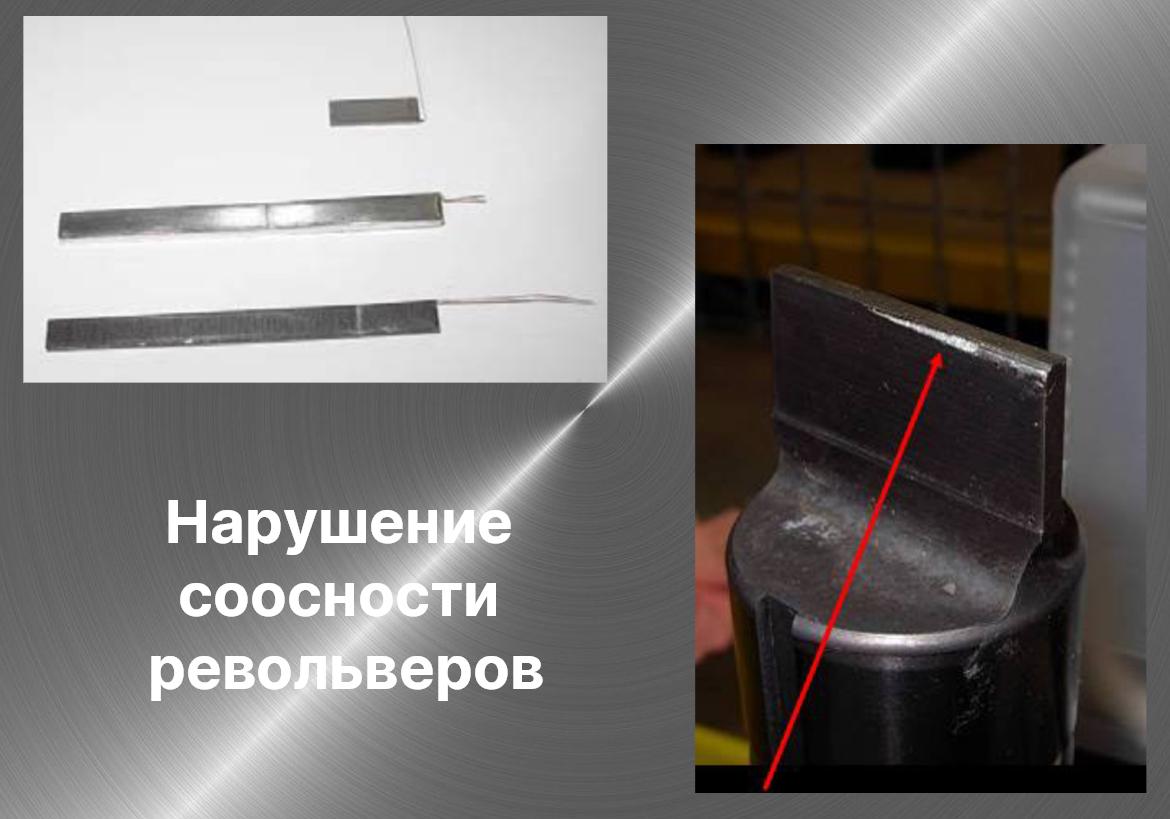

О нарушении соосности револьверов свидетельствуют: быстрый и неравномерный износ инструмента, заусенец на изделии. Так же о нарушении соосности говорит вид отходов пробивки. Таблица ниже показывает несколько наиболее распространённых индикаторов нарушения соосности.

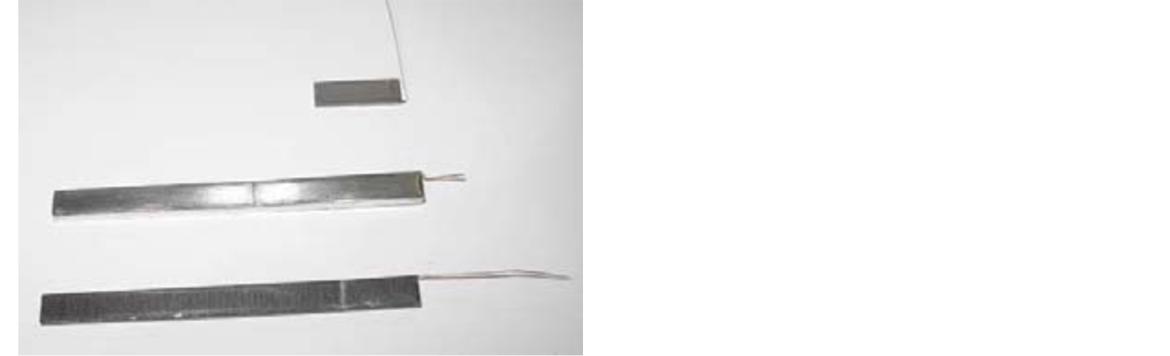

Длинный заусенец на прямоугольниках. Классический индикатор нарушения соосности.

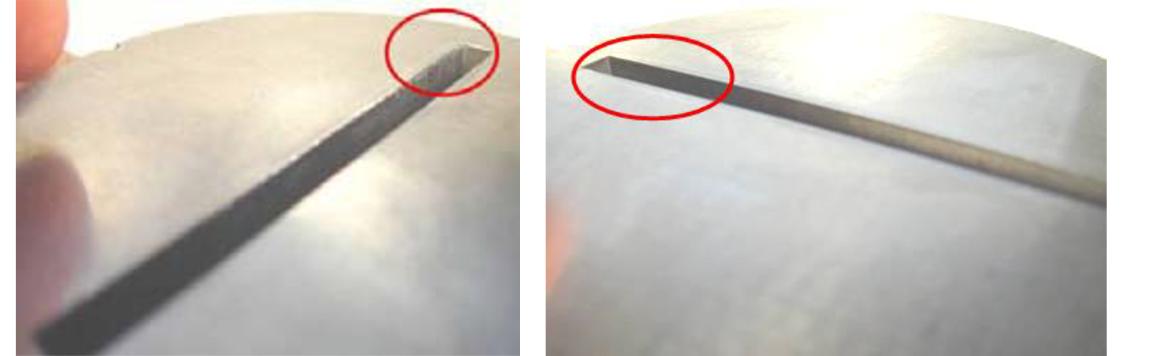

Поврежденный угол (левое фото) – царапины, повышенный износ, следы ударов. Другой угол (правое фото) – на той же стороне по-прежнему острый, нет следов ударов.

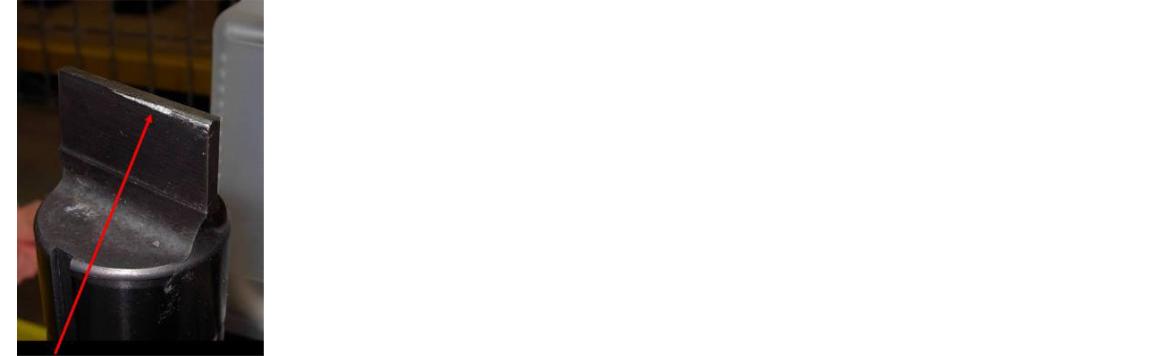

Неравномерный износ пуансона по любой кромке (царапины или наклеп). Наиболее явно это проявляется на длинных узких формах, но можно заметить на инструменте любого размера и формы.
Регулировка револьвера
При первых признаках нарушения соосности необходимо провести проверку калибровочным инструментом. Есть хорошие, удобные инструменты, которые помогают быстро устранить эту проблему. С помощью этих инструментов возможно постоянно поверять и поддерживать идеальное расположение инструмента, обеспечивая точный заход пуансона в центр матрицы. Желательно производить периодические поверки соосности револьверов.

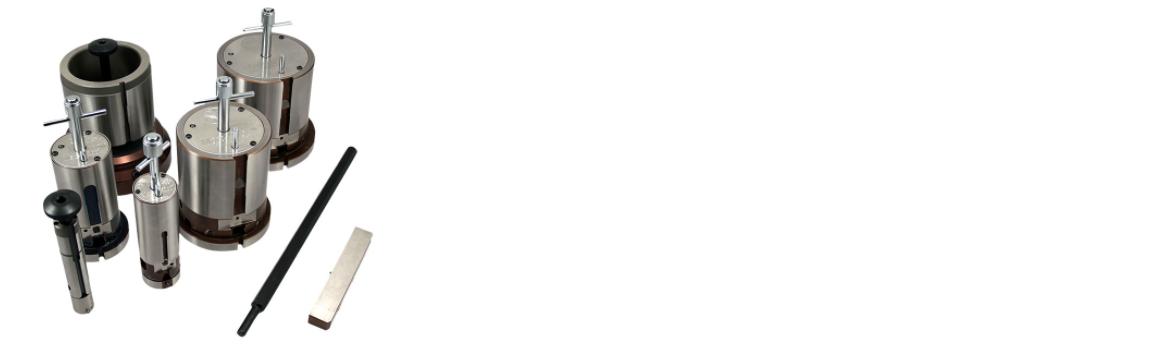

Калибровочная система Mate Pilot™
Одним из таких инструментов является система Mate Pilot, которая обеспечивает отличную продольную и угловую настройку станций револьверов в прессе.

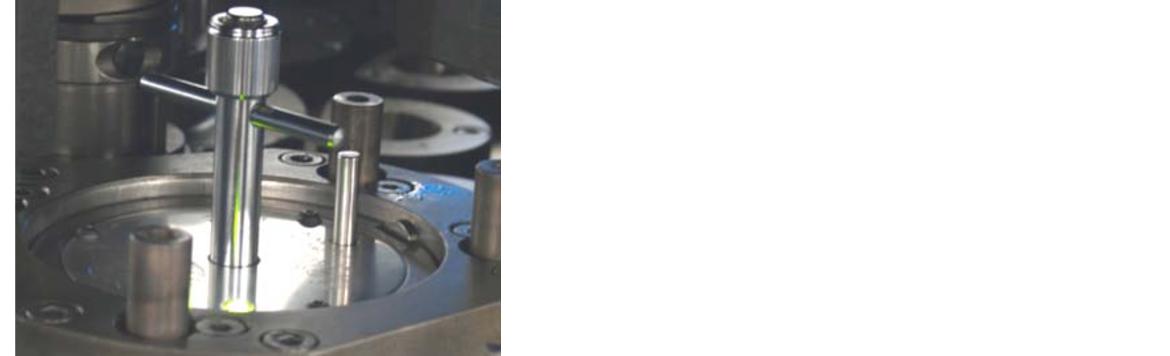

Система Pilot™ представляет собой простой и точный инструмент поверки и настройки соосности револьверов, когда необходимо.
Два режима работы системы Pilot™:
Поверочный – проверка соосности по обеим осям каждой станции в револьверах. Если результат поверки положительный, пресс можно использовать. Если соосность нарушена – используйте систему для регулировки станций.Регулировочный – восстановление продольной и угловой соосности каждой станции.
Трехцветный индикатор показывает состояние станции.
Красный – требуется регулировка.Желтый - соосность по обеим осям в пределах 0.03 мм.
Зеленый - соосность по обеим осям в пределах 0.008. Рекомендуется для материала толщиной 1.20 мм или меньше.
Важно: сильно изношенное посадочное отверстие в револьвере может давать такие же индикаторы нарушения соосности – пуансон не входит точно в центр матрицы.
В этом случае решить проблему регулировкой соосности не удастся. В изношенном отверстии верхний инструмент опускается ниже чем нужно, в результате загорается зеленый индикатор и создается видимость того, что станции отрегулированы.
ДОСТУПНЫЕ ТИПЫ ИНСТРУМЕНТА И РАЗМЕРЫ СТАНЦИЙ:
Станции Thick Turret от A до Е и Multi ToolДРУГИЕ РЕКОМЕНДОВАННЫЕ ПРОДУКТЫ МАТЕ:
Инструментальная система Mate Fully-Guided – за счет уменьшенного и очень точного зазора между съемником и пуансоном обеспечивается дополнительная поддержка пуансона, что позволяет избежать перекоса и появления зубчатой кромки на детали.
