ПРОБИВКА КЛАСТЕРНЫМ ИНСТРУМЕНТОМ
Кластерный инструмент – идеальное решение для пробивки сетки отверстий на листе. Возможность пробить несколько отверстий за один удар обеспечивает сокращение времени обработки, снизить затраты и уменьшить износ пресса. Mate предлагает кластерные инструменты с пуансонами различной формы и вариантами расположения. Далее приведены рекомендации по оптимальному использованию таких инструментов.

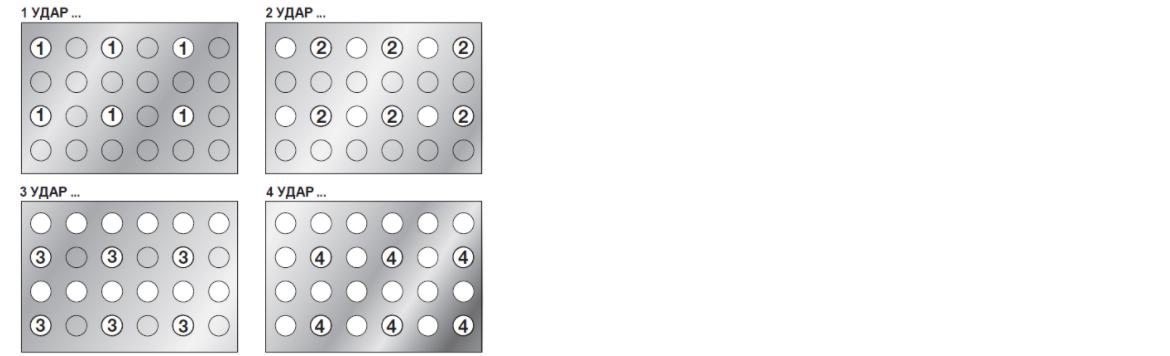

Для получения ровных отверстий и сохранения плоскостности листа распределите удары, чтобы не бить в два соседних отверстия за один удар.

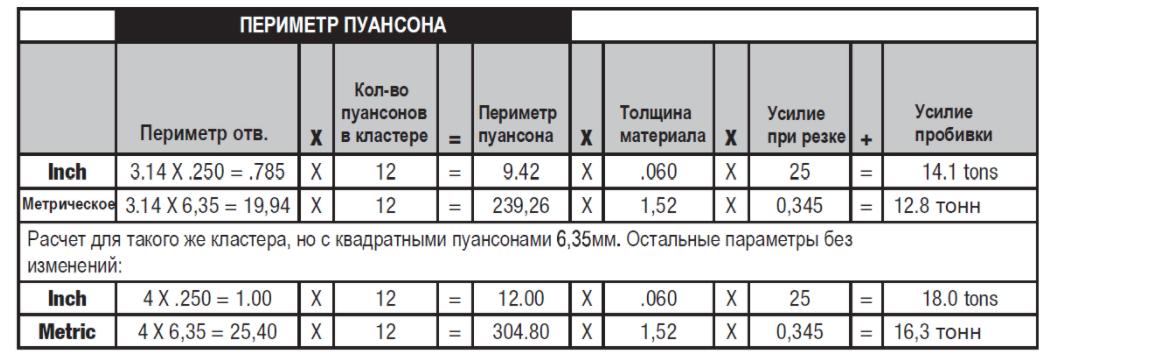

При работе кластером усилие НЕ ДОЛЖНО ПРЕВЫШАТЬ 75% максимальной мощности пресса. По мере затупления инструмента требуется большая мощность. Для оценки мощности используйте формулу:
ПЕРИМЕТР ПУАНСОНА X ТОЛЩИНА МАТЕРИАЛА X УСИЛИЕ ПРИ РЕЗКЕ = УСЛИЕ (ТОНН)
“Периметр пуансона” = Периметр отверстия X Количество пуансонов в кластере“Периметр отверстия”, круг = 3.14 X диаметр
ПРИМЕР:

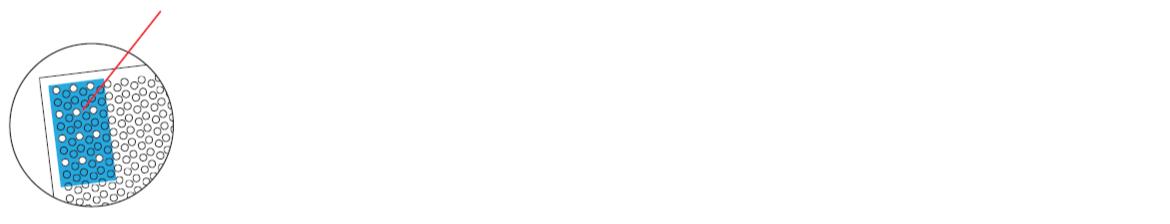

На рисунке (выделено синим) кластер с 12 круглыми пуансонами диам.6,35мм. Кластерный инструмент покрывает область с 48 отверстиями (12 х 4). Материал углеродистая сталь 1,52 мм.
КЛАСТЕР НА 12 КРУГЛЫХ ОТВЕРСТИЙ:
ПОСМОТРИТЕ ВИДЕО:
Пользователь Mate сделал 4,1 млн. ударов кластерным инструментом с покрытием Maxima без перезаточки и ремонта.
МИН.РАЗМЕР ПУАНСОНА

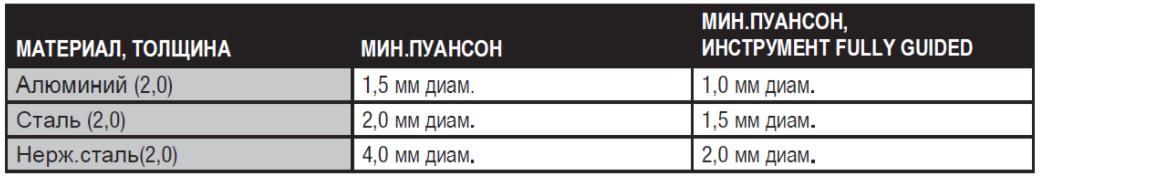

При пробивке отверстий малого диаметра убедитесь, что пуансон заточен. Таблица ниже определяет мин. соотношение диаметра пуансона к толщине материала:
Мин. диаметры пуансонов для разных материалов толщиной 2 мм:
РОВНЫЕ ОТВЕРСТИЯ И ПЛОСКИЙ ЛИСТ:
Для получения ровных отверстий и сохранения плоскостности листа распределите удары, чтобы не бить в два соседних отверстия за один удар.
РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ КЛАСТЕРЫ СИСТЕМЫ FULLY-GUIDED:
FullyGuided - отличное решение для повышения производительности и/или решения сложных задач. Малые пуансоны получают дополнительную поддержку внизу. Так же система FullyGuided позволяет работать с большим количеством пуансонов в кластере – пуансоны точнее направлены в съемнике. Кластеры FullyGuided идеально подходят в условиях повышенных нагрузок.
ПОКРЫТИЕ SUPERMAX™ ИЛИ MAXIMA™ УВЕЛИЧИВАЮТ СРОК СЛУЖБЫ:
Применение покрытий Supermax или Maxima работает как дополнительная смазка пуансона – снижает износ и дает лучшую чистоту отверстий. Один из клиентов Mate сделал более 4,1 млн. ударов без переточки кластерным инструментом с покрытием Maxima.
СМАЗЫВАЙТЕ ПУАНСОНЫ КЛАСТЕРА:
Используйте качественным смазки для устранения наклепа металла. Качественную смазку и чистку пуансона так же обеспечивает применение мягких вставок Mate – Eliminator Pads.
