ГИБКА РУКАМИ: ИНСТРУМЕНТ EASYBEND™
После пробивки детали, как правило, необходимо согнуть. Обычно для этих операций используются листогибочные прессы. При этом, гибка деталей малого размера может сопровождаться рядом сложностей и повышением затрат на изделие. Ручная гибка деталей позволит избежать этих проблем. EasyBend - насекает линию гибки на листе и делает процесс ручной гибки легким и удобным. EasyBend - идеальное решение в случаях, когда процесс гибки на листогибе представляется неудобным.
![Пробивной листопробивной листопробивочный инструмент для пробивника пробивного пресса координатного пресса. Формовочный инструмент для пробивного пресса пробивника. Кластерный инструмент пуклевка жалюзи инструмент для пробивного пробивника](assets/img/blog/blog-big7-3.jpg)
EasyBend в процессе удара создает V-образную линию на листе металла, которая позволяет согнуть деталь руками. Угол V-образного лезвия инструмента, соответствует углу гибки и определяется при заказе инструмента. Глубина насечки зависит от толщины материала и сложности и гибки. Рекомендованная длина насечки для гибки - 300мм.

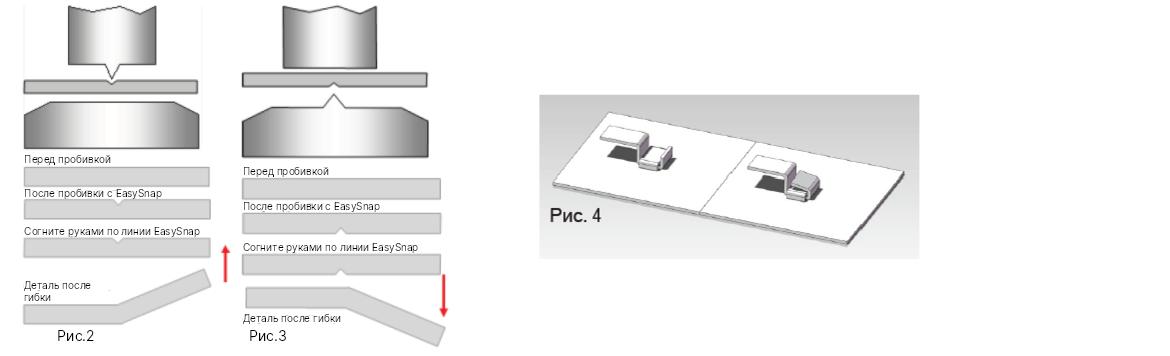

EasyBend – изготавливается в двух вариантах: для гибки вниз (рис.2) и для гибки вверх (рис.3).
![Пробивной листопробивной листопробивочный инструмент для пробивника пробивного пресса координатного пресса. Формовочный инструмент для пробивного пресса пробивника. Кластерный инструмент пуклевка жалюзи инструмент для пробивного пробивника](assets/img/blog/blog-big7-4.jpg)
EasyBend преимущества:
Выполнение точных гибов рукамиНет необходимости в листогибе
Направление гиба вверх и вниз
Отличное решение для малых деталей и тонких материалов
Устраняет вторичные операции
Возможность работы с окрашенным металлом
Экономия на транспортировке: детали поставляются плоскими и сгибаются на месте перед сборкой

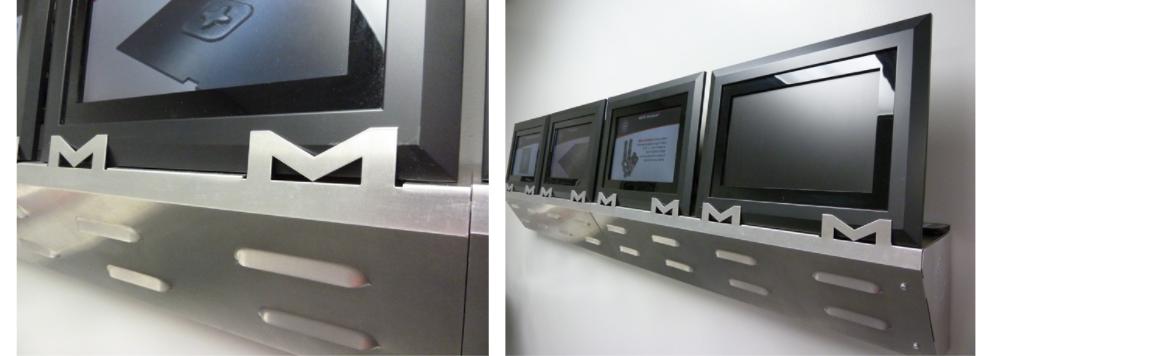

EasyBend – представляет различные возможности. Одна из них – можно соединить две детали защелкой (рис.4). Это может быть полезно при сборке или ремонте объектов «в поле». Другой вариант – многочисленные декоративные гибы: рис.1 показывает подставки для брошюр в демо-центре Mate.
ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ:
Макс.толщина материала 1,5ммРекомендованная длина гиба – 300мм
Макс.рекомендованный угол – 90 градусов
По вопросам гибки более толстых материалов проконсультируйтесь с нашим специалистом
ОТДЕЛЕНИЕ ДЕТАЛЕЙ БЕЗ ПЕРЕМЫЧЕК: EASYSNAP
ИСПОЛЬЗУЙТЕ EASYSNAP™ ДЛЯ БЫСТРОГО И ЧИСТОГО ОТДЕЛЕНИЯ ДЕТАЛЕЙ ОТ ЛИСТА
В производстве используются различные методы отделения деталей от скелета. Наиболее распространённый метод – между листом и деталью оставляют перемычки. В процессе раскроя листа перемычки не позволяют детали выпасть из скелета. Однако, после извлечения детали части перемычек могут остаться на ней. Иногда для их устранения требуются дополнительные операции.
![Пробивной листопробивной листопробивочный инструмент для пробивника пробивного пресса координатного пресса. Формовочный инструмент для пробивного пресса пробивника. Кластерный инструмент пуклевка жалюзи инструмент для пробивного пробивника](assets/img/blog/blog-big7-1.jpg)

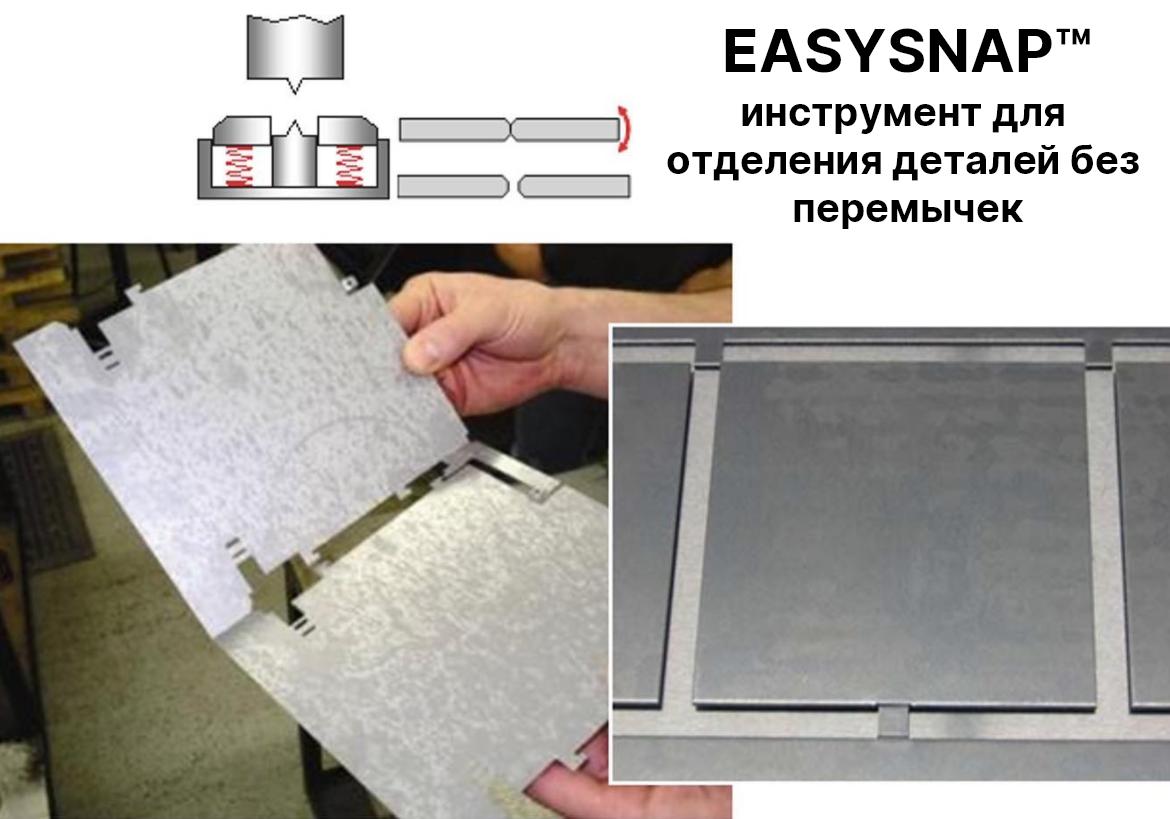

Одним из решений этого вопроса может быть инструмент Mate EasySnap™ - он создает двухстороннюю насечку на листе, что позволяет просто отломит деталь от скелета руками. Край разлома остается чистым и ровным, что позволяет исключить операции по последующей зачистке.

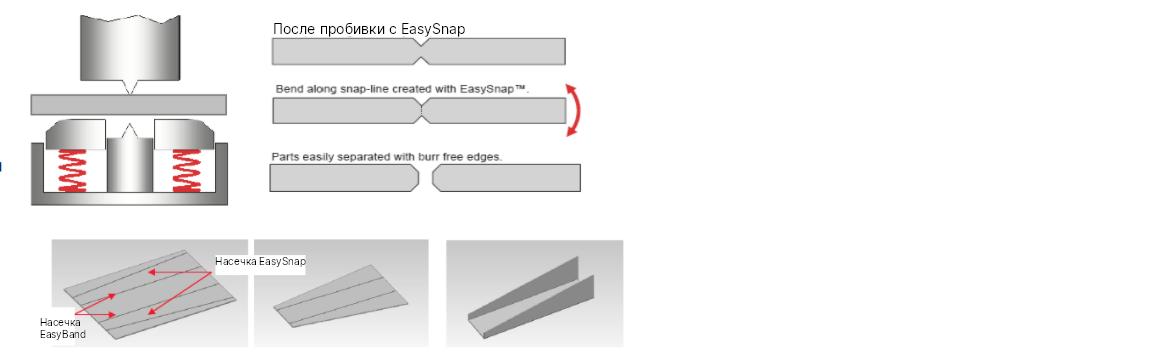

На верхней и нижней вставках EasySnap расположены V-образные лезвия. При ударе они проникают в лист и создают насечку с двух сторон - линию разлома. Деталь можно отломить от листа согнув по этой линии. Глубина насечки и необходимое усилие зависят от типа и толщины материала. Отделение готовых деталей происходит легко.
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ EASYSNAP:
Временный крюк для подвески в покрасочной линии. После покраски крюк отламывают руками.Внутренние окна. Отход остается внутри детали и выламывается при сборке.
Резка скелета для удобного обращения с отходами после вырубки.

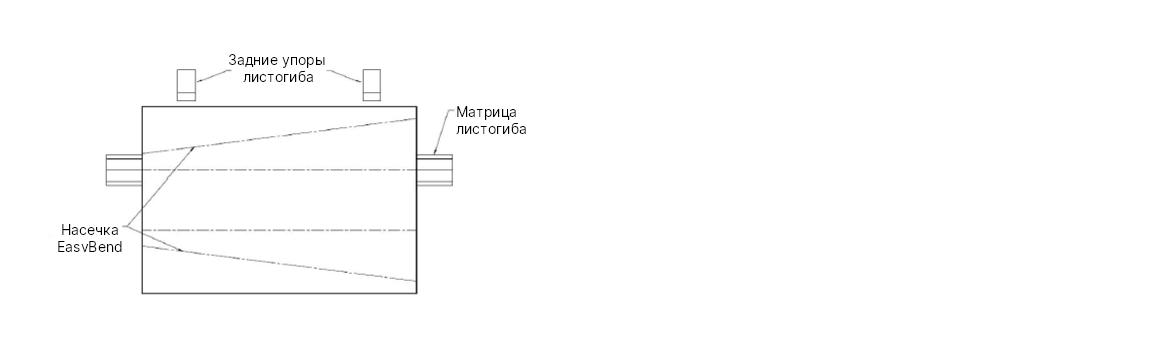

Прямая линия для позиционирования в упоры листогиба при гибке угловых деталей. После гибки излишки отламываются руками. (Рисунок ниже).
Легкая обработки и отделение малых деталей.
Чистая ровная кромка разлома после отделения деталей.
![Пробивной листопробивной листопробивочный инструмент для пробивника пробивного пресса координатного пресса. Формовочный инструмент для пробивного пресса пробивника. Кластерный инструмент пуклевка жалюзи инструмент для пробивного пробивника](assets/img/blog/blog-big7-2.jpg)
ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ:
Макс.толщина материала 1,5мм (По обработке более толстых материалов проконсультируйтесь с нашим специалистом)Мин.толщина материала 0,61мм
Рекомендованная длина – 300мм
РЕКОМЕНДАЦИИ:
Использовать только на толщине материала, для которой был разработан инструмент.В прессах Trumpf классифицируется как Type 13 (Embossing).
Инструкция по наладке поставляется в комплекте с инструментом. Рекомендуем начать процесс наладки с наименьших значений и повышать их до получения желаемого результата.
