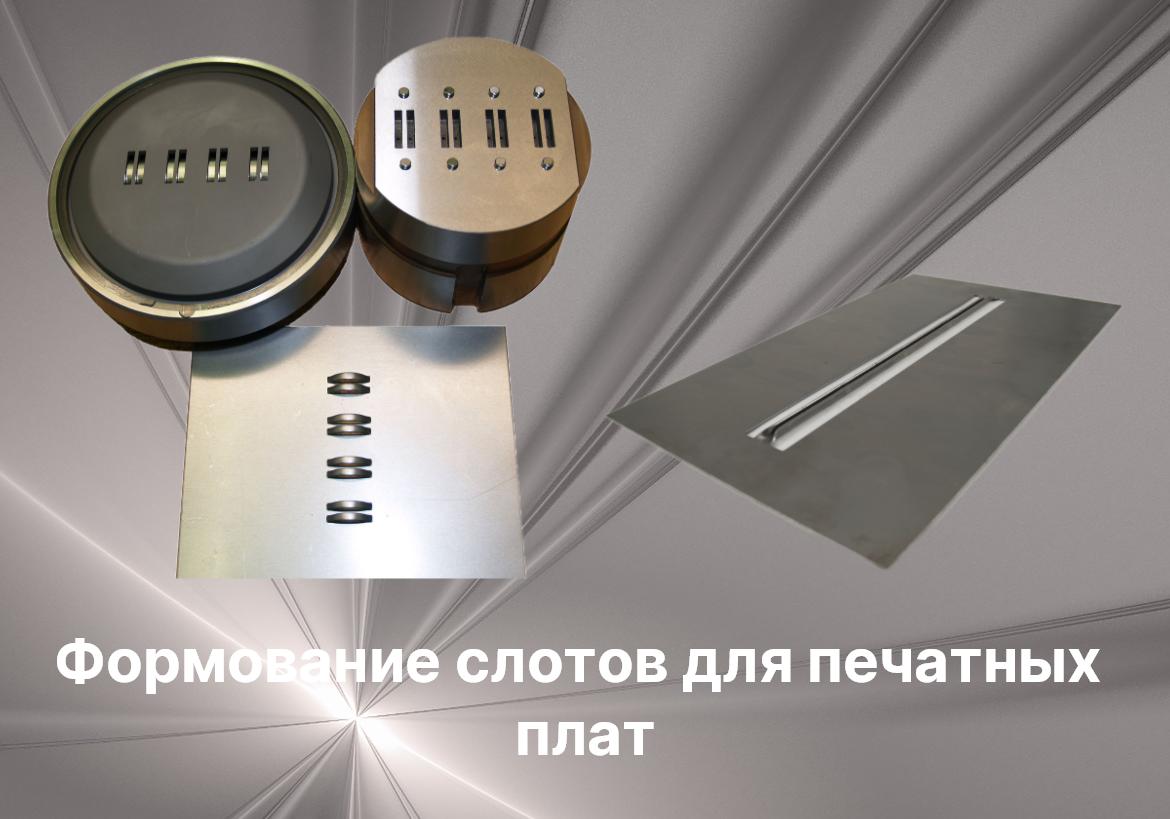

Этот инструмент формирует края предварительно пробитых отверстий в четкие и чистые направляющие слоты для печатных плат. Открытое пространство между платами позволяет воздуху циркулировать для охлаждения компонентов. Гладкие боковые стенки с плоскими концами направляют печатные платы в гнезда, не повреждая их. Боковые стенки крутые и достаточно высокие, чтобы надежно удерживать печатные платы.
Печатные платы могут располагаться на расстоянии 10,2мм между центрами достаточно компактно с обеспечением необходимой вентиляции.

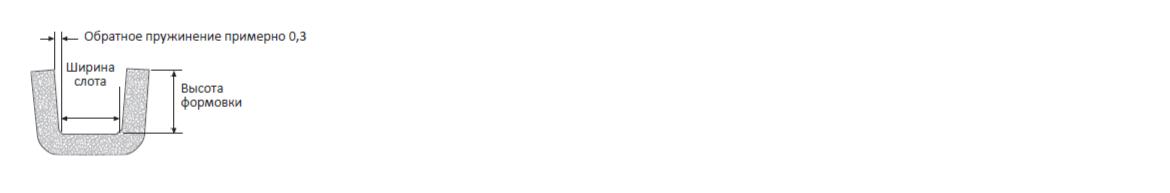

ВЫСОТА ФОРМЫ:
Min.- 2.0Max.-3.2
ТОЛЩИНА МАТЕРИАЛА:
Min.- 1.2Max.- 1.9
РЕКОМЕНДАЦИИ ПО РАСЧЕТАМ:

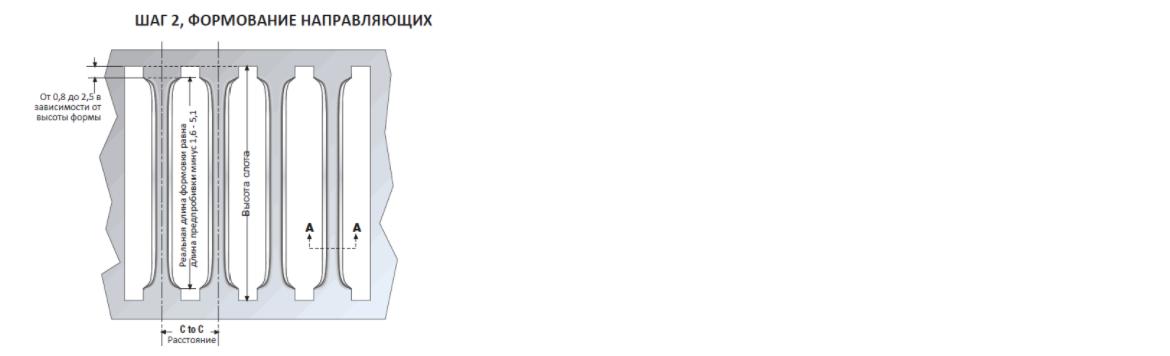

• Размер С to C - Ширина сетки = Ширина предпробивки• Пример: высота формы 2,0, толщина металла 1,2

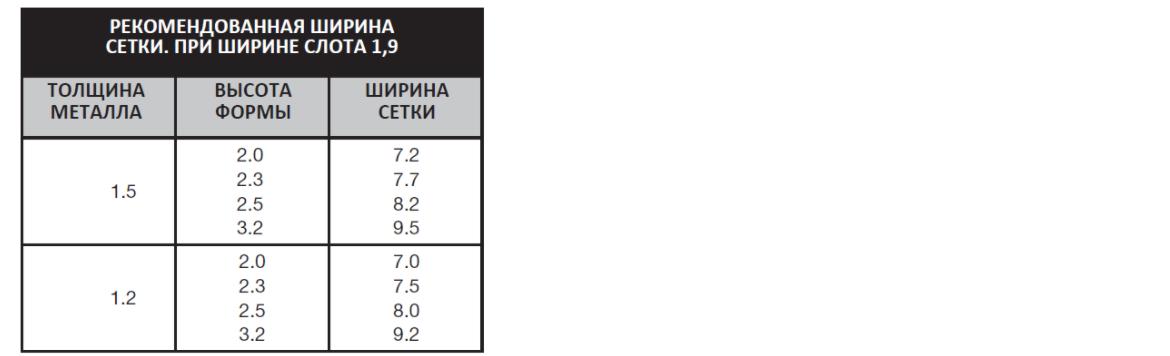

• По таблице - рекомендованная ширина

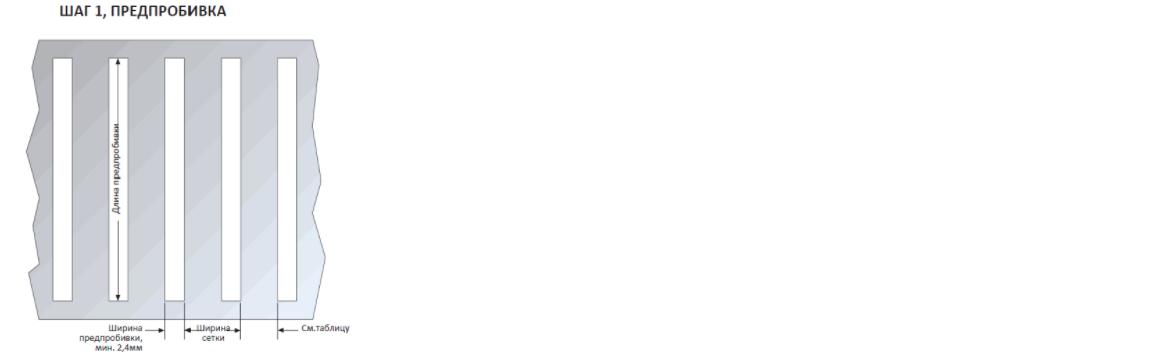

сетки 7,0. Если расстояние С to C 17,8, то ширина предпробивки: 17,8 - 7,0 = 10,8
• Рекомендация: формовочный инструмент должен быть на 1,6мм короче, чем длина предпробивки для получения высвобождения 0,8 с обеих сторон.
РЕКОМЕНДАЦИИ:
• Не используйте станцию Card Guide для других инструментов.• Для наилучших результатов формовки применяйте хорошую смазку.
